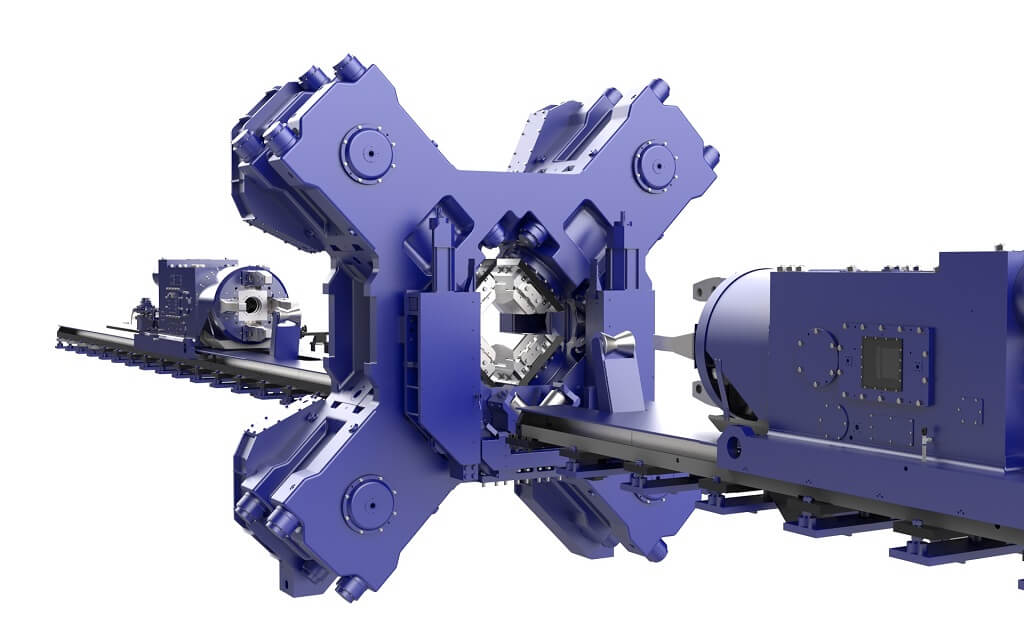

Radialschmiedemaschinen

Radialschmiedetechnologie als zentrales Umformaggregat im Stahlwerk

Stahl- und Sonderlegierungsindustrie

Unsere Radialschmiedemaschinen sind bei der Umformung von Guss-, Strangguss- und Sinterblöcken in Stabmaterial sowie in der Herstellung von abgestuften Wellen und Achsen nicht mehr wegzudenken. Seit vielen Jahrzehnten werden sie erfolgreich für alle Stahlsorten, Superlegierungen, Titan und bei vielen anderen Metallen eingesetzt. Die hervorragenden Verformungseigenschaften und Maßhaltigkeit in Verbindung mit der hohen Produktivität sind einzigartig unter den Schmiedesystemen.

Technologie

Umformungsanforderungen

Für schnelle und kosteneffiziente Umformung

Das Gussgefüge soll in ein Schmiedegefüge umgewandelt werden, das die geforderten mechanischen Werte erreicht. Porositätsgrad, Korngrößen und  Karbidverteilung sind je nach Materialqualität die interessierenden Werte für das geschmiedete Halbzeug. Die Gesamtverformung wird auf viele Schritte aufgeteilt. Das Umformvermögen durch die Bearbeitung von allen Seiten erlaubt hohe Umformgrade in einer Hitze und damit eine schnelle und kosteneffiziente Umformung.

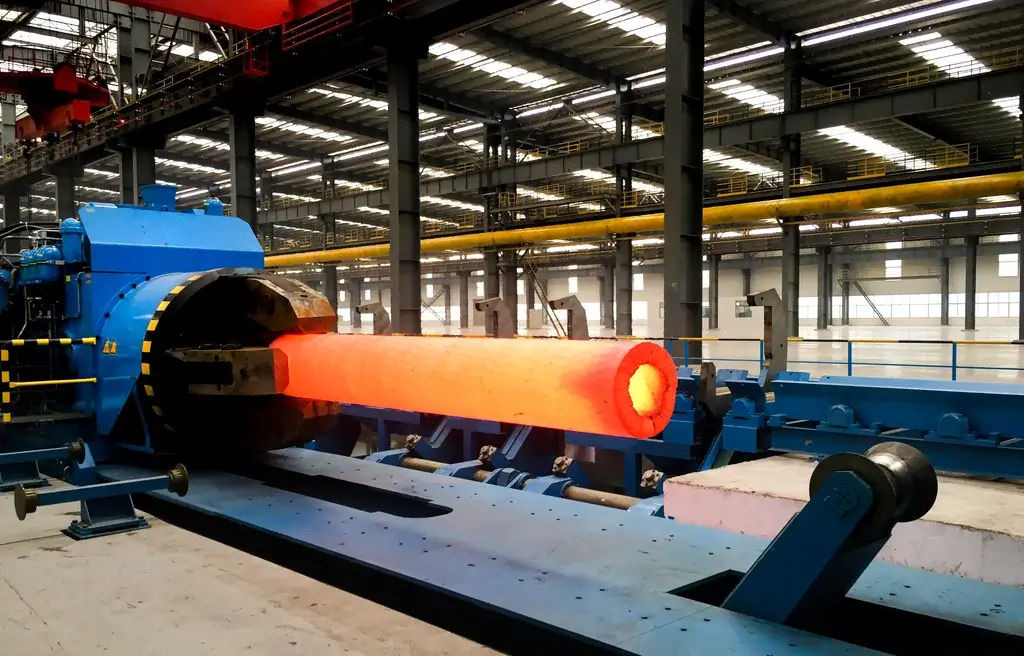

schmieden
strain_rate

Umformcharakteristik

Unsere Schmiedemaschinen sind charakterisierbar als weg- und leistungslimitierte Umformmaschinen. Die Umformenergie wird dabei in Schwungrädern gespeichert. Dabei sind unsere Maschinen metallurgisch betrachtet schnell laufende Pressen und keine „Schmiedehämmer“.

Ihre Vorteile

  • Hoher Durchsatz / nachhaltiger Prozess
  • Beste metallurgische Werte
  • Großer Bereich für einhitzige Prozessführung
  • Effizientes Formen innen- und außengestufter Teile
  • Hohe Genauigkeit

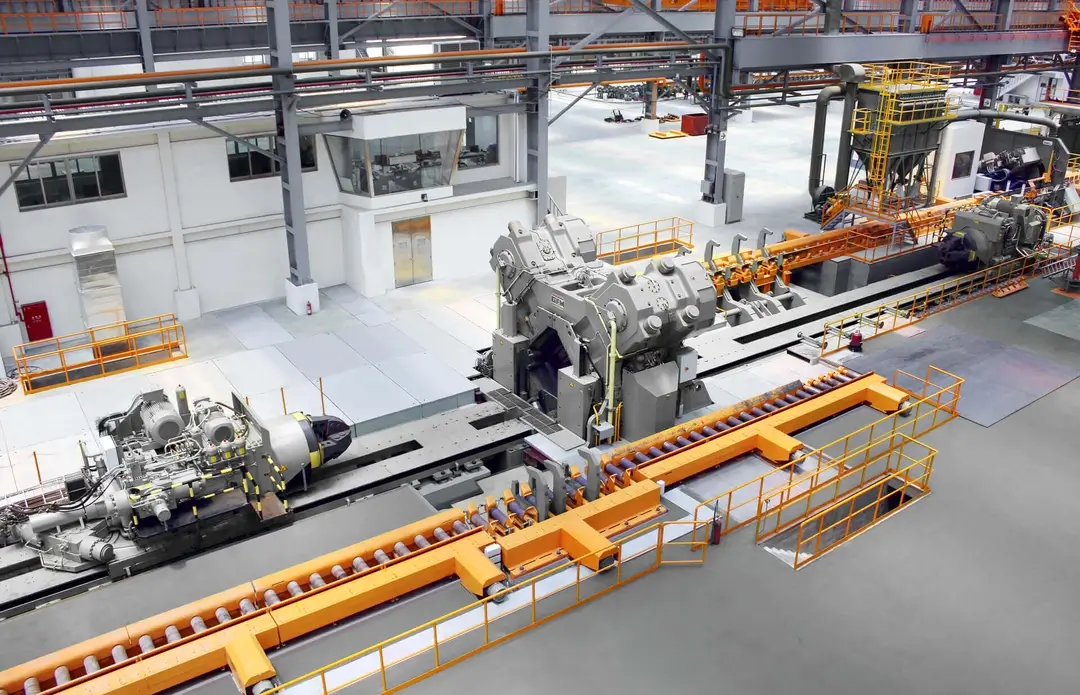

RX forging

Maschinentypen

Eine Auswahl unserer verschiedenen Maschinen.

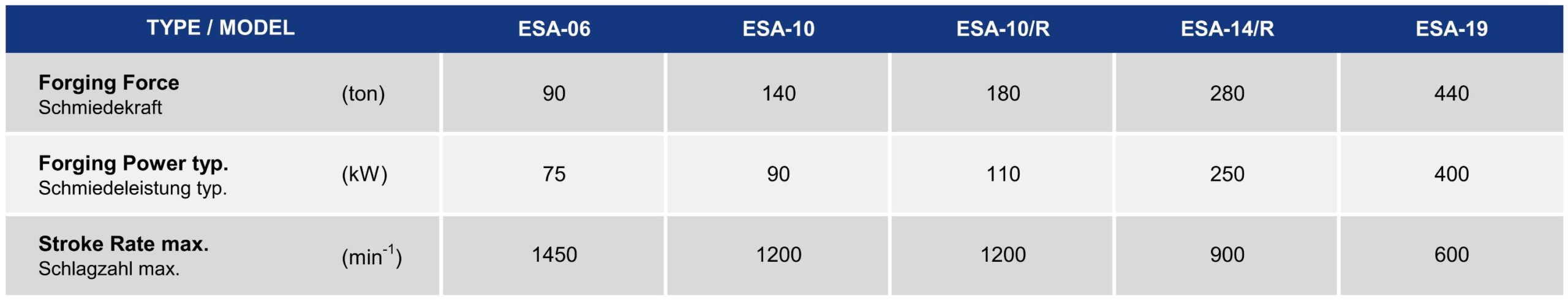

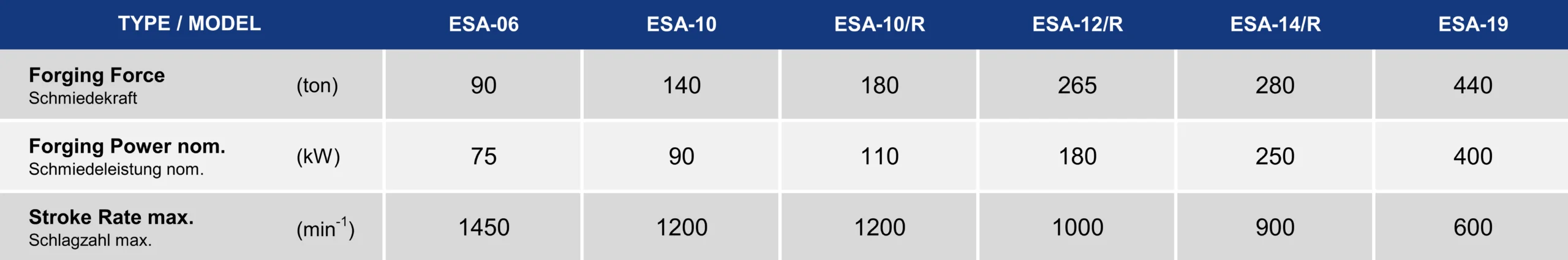

ESA

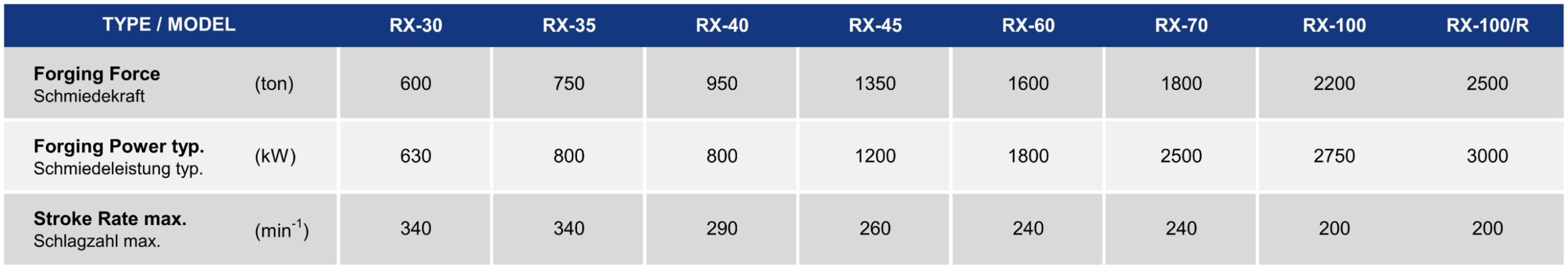

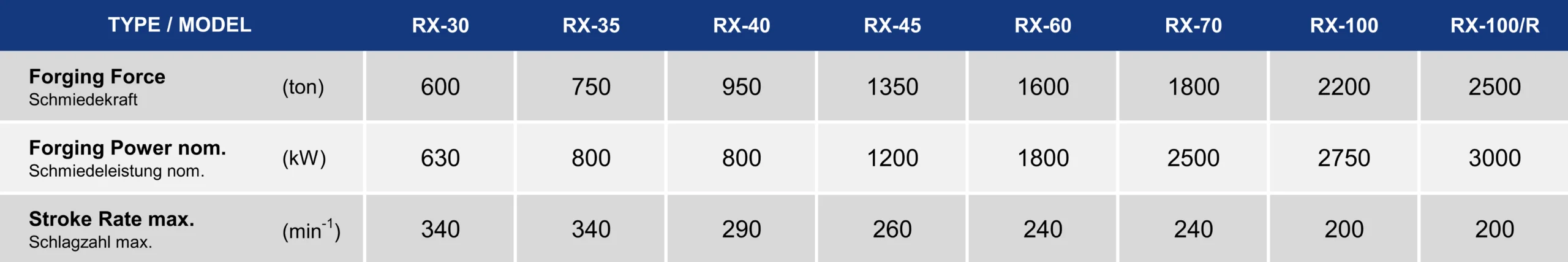

RX

Produkte und Märkte

Wo Sie GFM Maschinen überall finden können.

Die Kombination aus guter Kernverformung (gegenüber dem klassischen Walzprozess) und hohem Durchsatz bei exzellenter Temperaturführung (gegenüber hydraulischer Pressen) erlaubt ein hocheffizientes Umformen.

Ihre Vorteile

  • Exzellente Oberfläche und Geradheit
  • Gleichmäßige mechanische Eigenschaften
  • Hohe Ausbringung und hoher Durchsatz
  • Lange Produkte mit Längen bis über 30 m
  • Hoher Automatisierungsgrad
axle

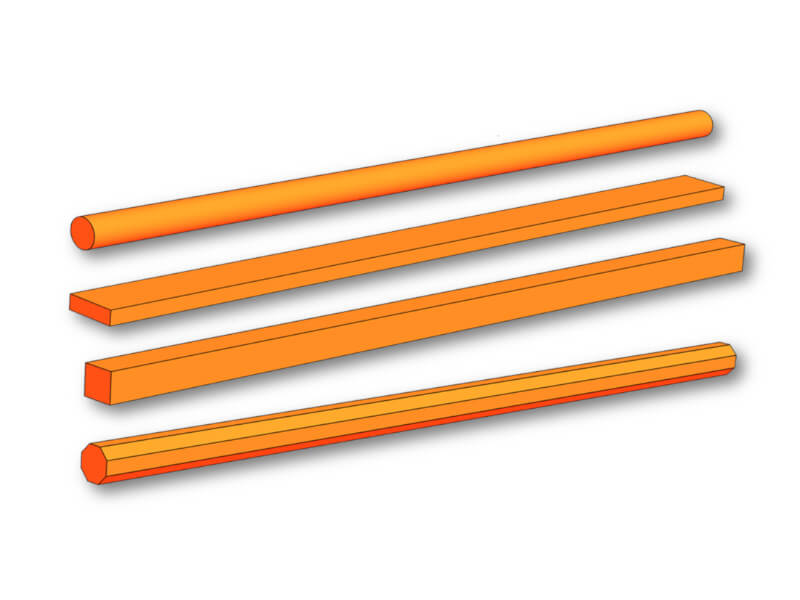

Stangen

Rund, quadratisch, rechteckig, oktagonal

Wellen

Innen- und außengestuft

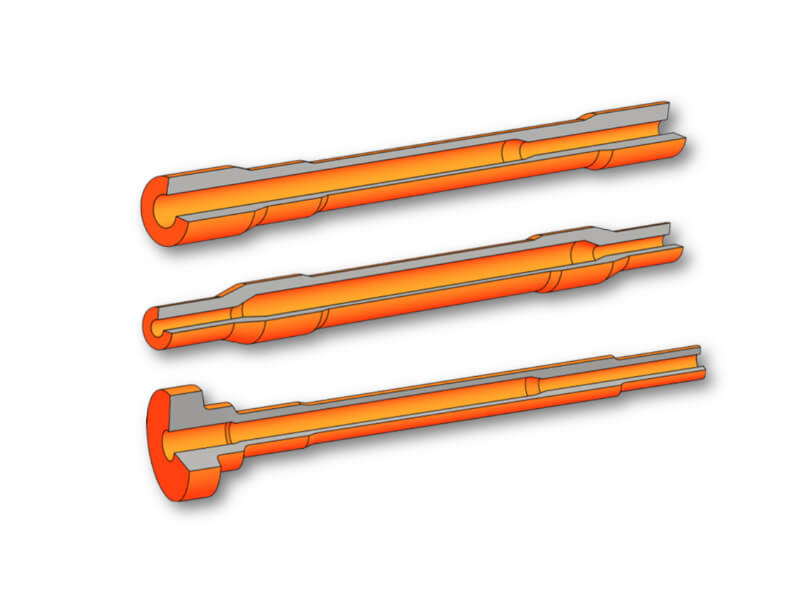

Rohre

Zylindrisch

Gestufte Vollteile

Wellen, Achsen, Flange
